.NETCore内存结构体系(Windows环境)底层原理解析

物理内存与虚拟内存物理内存

物理内存（Physical Memory）
定义：物理内存是计算机硬件中的实际RAM（如DDR5内存条），直接通过总线与CPU连接，用于临时存储运行中的程序和数据。

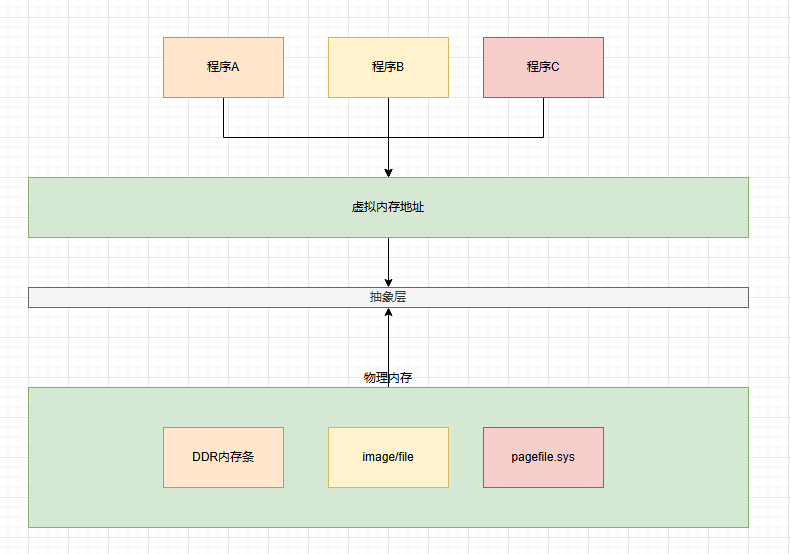

虚拟内存（Virtual Memory）
定义：由操作系统管理的抽象内存层，通过结合物理内存和磁盘空间（如页面文件或交换分区），为程序提供连续且独立的内存空间。

用户只需要与虚拟内存地址打交道，而无需关心数据到底分配在哪里

眼见为实

物理页4K对齐

在Windows系统下，以4K为最小粒度，这个单位叫做物理页,并以4K的整数倍分配内存。比如申请1k分配4k,申请5k分配8k

眼见为实

void page4k() {
	for (int i = 0; i < 200; i++) {
		//1k 的占用
		LPVOID ptr = VirtualAlloc(NULL, 1024 * 1, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
		printf("i=%d, 1k, address:%#0.8x \n", i + 1, ptr);
	}
	for (int i = 200; i < 400; i++) {
		//5k 的占用
		LPVOID ptr = VirtualAlloc(NULL, 1024 * 5, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
		printf("i=%d, 5k, address:%#0.8x \n", i + 1, ptr);
	}
	getchar();
}

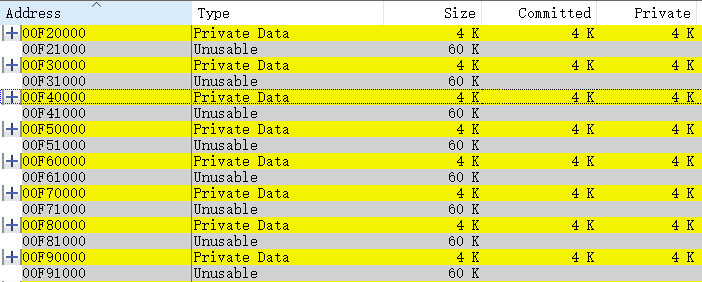

申请1k分配4k

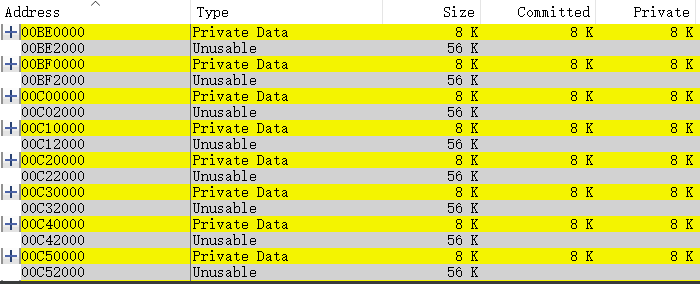

申请5k分配8k

物理内存与虚拟内存如何映射？

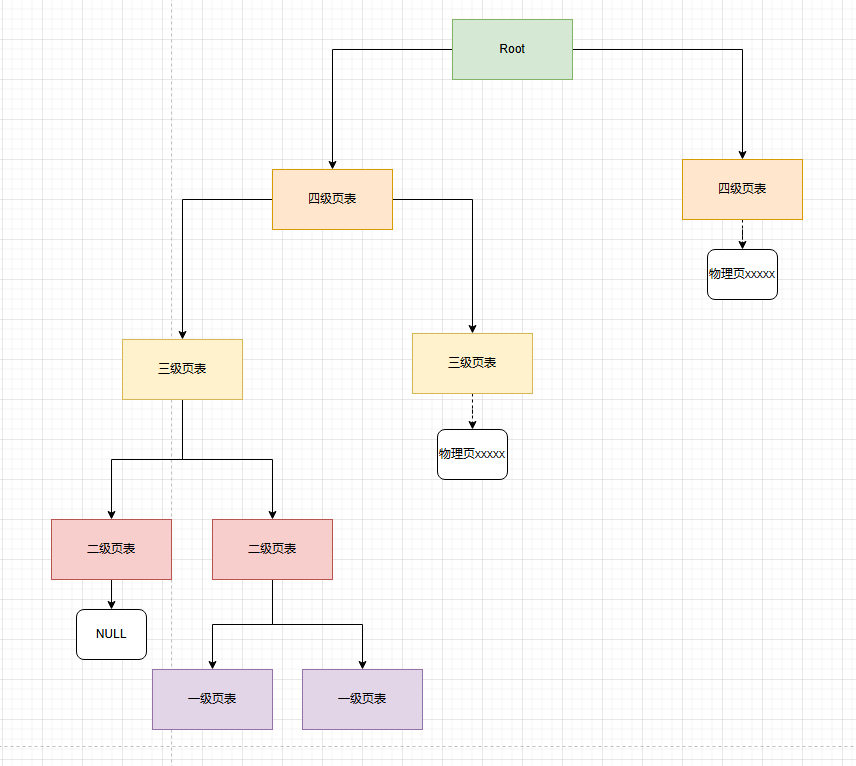

Windows系统采用二叉树结构(5层)来实现高效映射。

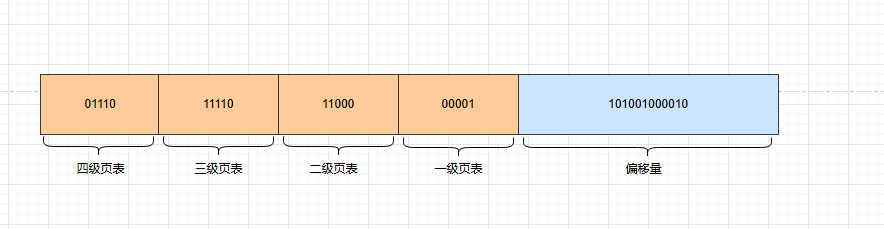

举个例子，某个32bit的内存地址为：0x77b01a42，其二进制为：01110，11110，11000，00001，101001000010

前20位用来构建页表树，实现物理页的的高效映射
后12位映射物理页的偏移量

操作系统以4K为一个单位对内存进行分组，4G内存=102410241024*4/(4/1024)=1048576物理页，如此庞大的物理页，，采用5层二叉树来提高索引效率

眼见为实：以notepad为例

任务管理：

Windbg:

可以看到非常明显的不同，任务管理器显示占用44.6mb内存，而windbg显示占用489.531mb内存，这是为什么呢？答：显示逻辑不同，任务管理器显示的是Private WorkingSet，指的是物理内存的地址，即内存条上的内存,而Windbg是显示映射到的物理页，Commit指的是虚拟内存地址，这包括内存条上的内存，pagefile，image三种

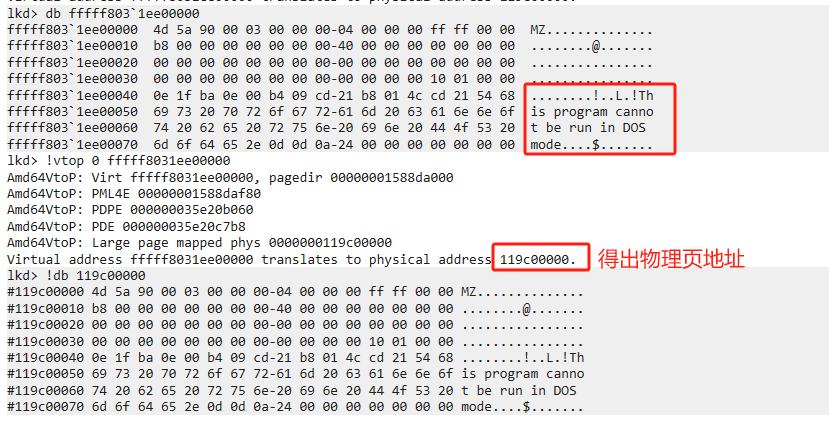

眼见为实：可视化观察虚拟地址=>物理地址

使用windbg进入内核态，这很重要，大家可以猜猜原因。

随便找一个字符串的内存地址

使用dp观察虚拟地址
使用!vtop 观察映射信息
使用!db观察物理地址

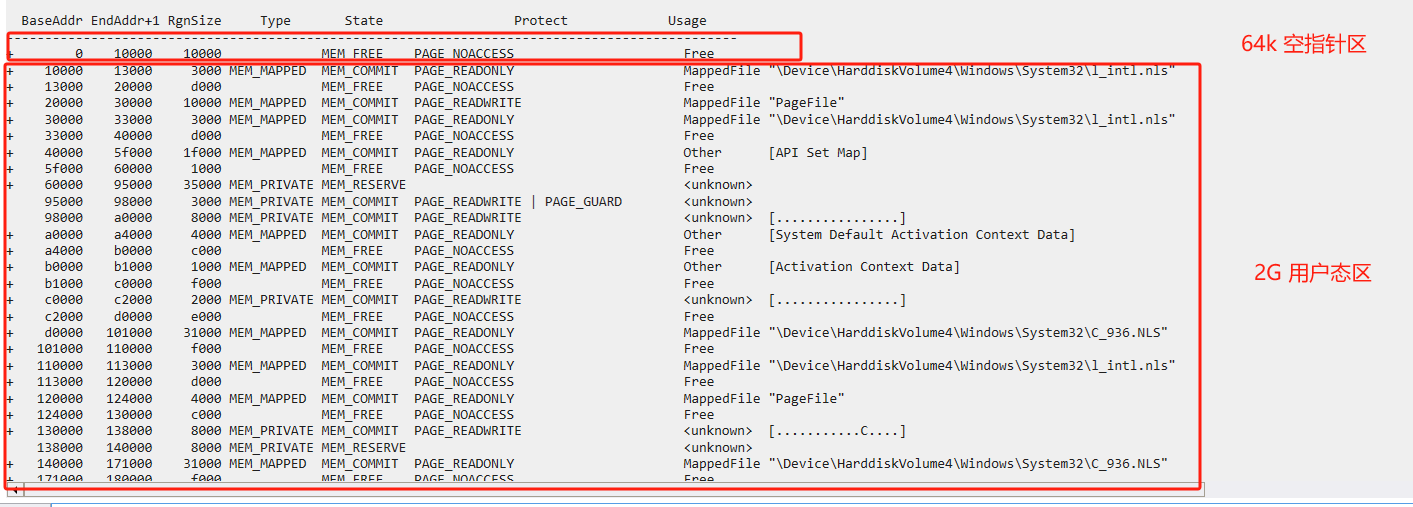

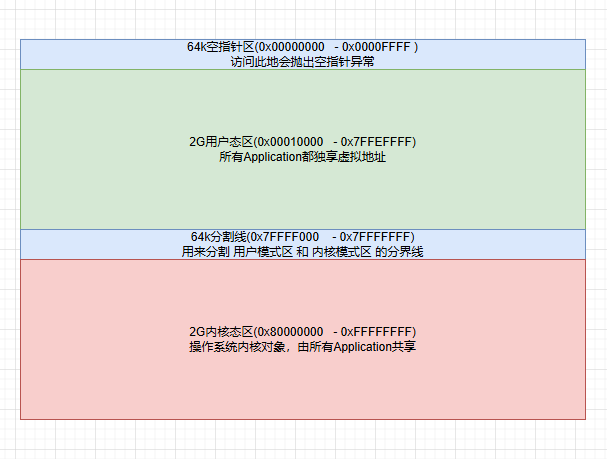

眼见为实：空指针区与用户态区

windows/linux在默认情况下，会开启ASLR，需要关闭此技术才能复现。ASLR 是一种针对缓冲区溢出攻击等内存攻击技术而设计的安全特性。在没有 ASLR 的情况下，程序加载到内存中的位置通常是固定的，攻击者可以预测程序中各种模块（如可执行文件、动态链接库等）的加载地址，进而利用这些固定地址来构造恶意代码进行攻击，比如在缓冲区溢出攻击中精准定位跳转地址来执行恶意指令。而启用 ASLR 后，操作系统在每次启动程序时会随机化程序的内存布局，包括可执行文件、动态链接库、堆、栈等的加载地址，使得攻击者难以准确预测内存地址，大大增加了攻击的难度。

Reserved与Commit

Reserved
在虚拟地址上申请一段内存空间，此时操作系统也会同步创建页表树，但此时并未映射到物理内存，此时对该虚拟内存的读写会抛异常
Commit
给页表树调配真实的物理内存，此时才能正常写入

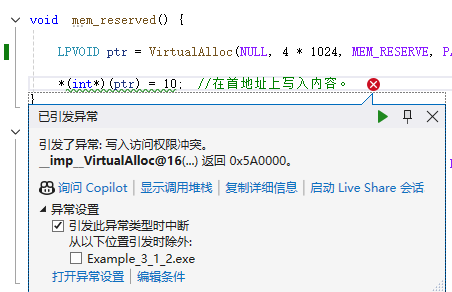

眼见为实:Reserved

void  mem_reserved() {
	LPVOID ptr = VirtualAlloc(NULL, 4 * 1024, MEM_RESERVE, PAGE_READWRITE);
	*(int*)(ptr) = 10;  //在首地址上写入内容。
	printf("num=%d", *(int*)ptr);
}

眼见为实:Commit

void  mem_commit() {
	LPVOID ptr = VirtualAlloc(NULL, 4 * 1024, MEM_RESERVE | MEM_COMMIT, PAGE_READWRITE);
	*(int*)(ptr) = 10;  //在首地址上写入内容。
	printf("num=%d", *(int*)ptr);
}

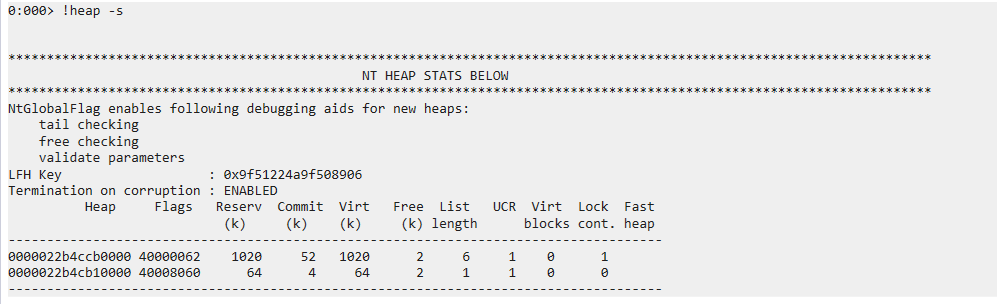

NT堆

NT堆是 Windows NT 内核引入的内存管理组件，主要负责进程内的堆内存分配与释放。在 Windows 系统里，进程可以使用 NT 堆来动态分配和管理内存，比如程序中使用 malloc()（C 语言）、new（C++）等函数进行内存分配时，底层通常就依赖 NT 堆机制。

上面说到，VirtualAlloc方法它会一次性分配 64k 整数倍的内存段，内部对象按4k的内存页对齐.如果让application直接操作VirtualAlloc，难免会造成大量的内存浪费。为了提高内存性能与使用效率，Windows又提供了一层抽象,以提供更细颗粒度的内存管理。它的名字叫做NT堆

在32bit平台上:8byte为一个分配粒度
在64bit平台上:16btye为一个分配粒度

CRT堆：C运行时使用的堆，默认是对NT堆的简单封装
托管堆：用作特殊用途的，自行实现的一套内存池管理机制。比如GC堆

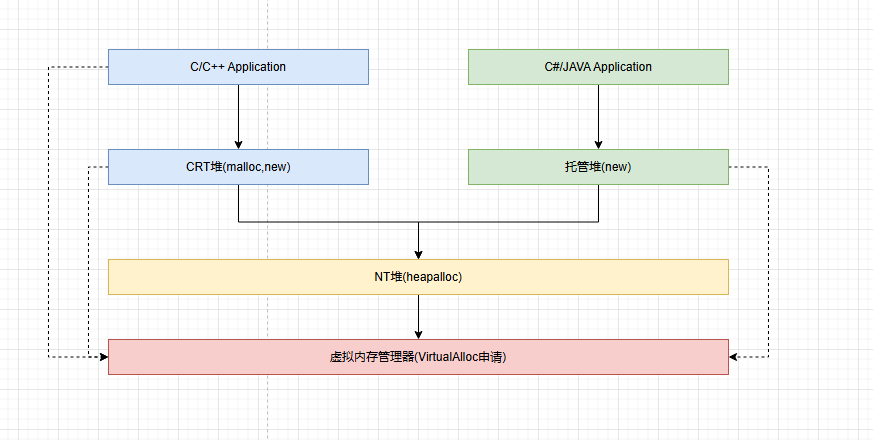

从图中可以看出，使用NT与否取决于程序员本身。完全可以绕过NT堆，直接使用VirtualAlloc来分配内存，只要你接收内存浪费。

眼见为实：GC堆，底层使用VirtualAlloc分配内存

static void Main(string[] args)
        {
            var rand = new Random();
            List<string> list = new List<string>();
            for (int i = 0; i < 100000; i++)
            {
                var str = string.Join(",", Enumerable.Range(0, rand.Next(1, 1000)));
                list.Add(str);
                Console.WriteLine($"i={i},length={str.Length}");
            }
            Console.ReadLine();
        }

在bp KERNELBASE!VirtualAlloc 下断点

眼见为实：CRT堆/NT堆，底层使用VirtualAlloc分配内存

#include <iostream>
#include <Windows.h>
void crt_c() {
	for (int i = 0; i < 10000000; i++) {
		int* ptr = (int*)malloc(sizeof(int) * 1000);
		*(ptr) = 10;
		printf("第 %d 次分配 \n", i);
	}
}

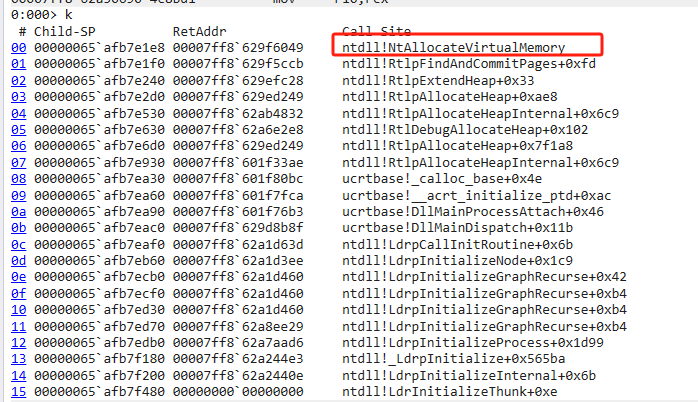

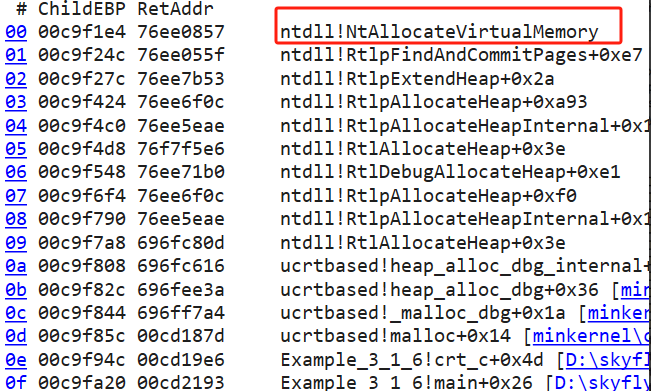

在 bp ntdll!NtAllocateVirtualMemory 下断点
